RocketMQ 相较于 RabbitMQ、Kafka 能够集成两者的不少优点（原生的延迟消息、支持事务消息、能够支撑较大流量），加之Java技术架构，所以已作为目前队列选型调研时的第一选择，本文主要以图解形式讲明白RocketMQ一条消息的基本流程。

核心概念

  • NameServer：注册中心，用于保存Topic的路由信息、管理Broker的存活状态；NameServer一般是多节点部署的，多个NameServer之间互不通信。
  • Broker：用于存储消息，在启动时会向NameServer注册自己的地址信息，启动后每30s向NameServer心跳报告健康状态；Broker实例可以有多个，相同的BrokerName为一组Broker，每个Broker组只保存一部分信息。
  • Topic：消息的主题，一个Topic的消息可以分布在不同的Broker组下。
  • Queue：一个Topic可以有很多Queue，默认一个Topic在同一个Broker组下是4个，如果一个Topic在2个Broker组中，则有可能是8个Queue。一个Queue只能被一个Consumer消费，一个Consumer可以同时消费多个Queue。
  • Producer：消息的生产者、可以成组出现（Producer Group）。
  • Consumer：消息的消费者，可以成组出现（Consumer Group）。

NameServer

NameServer是Broker和Topic路由的注册中心，支持Broker的动态注册与发现。
主要包含2个功能：

  1. Broker管理：接受Broker集群的注册信息并且保存下来作为消息路由信息的基本数据，提供心跳监测机制，检查Broker是否还存活。

  2. 路由信息管理：每个NameServer都保存着Broker集群的整个路由信息和用于客户端查询的队列信息，Producer和Consumer可以通过NameServer获得整个Broker集群的路由信息，从而进行消息的投递和消费。

注册流程：
NameServer每个节点之间是不通信的，每个Broker在启动时，会给所有NameServer注册自己的信息，每30秒心跳上报自己的信息（BrokerId、Broker地址、名称、所属集群名称等信息），NameServer收到后会更新Broker的最新存活时间。

优缺点：
优点：NameServer集群搭建简单，随意启动即可（因为互不通信）
缺点：简单增加节点无效，Broker无法感知新NameServer不会向他注册信息和心跳。

路由剔除：
NameServer定时任务每10秒扫描一次Broker列表，当Broker最新心跳时间戳距离当前时间超过120秒，则将Broker从列表中剔除。

运维方案：
当需要升级RocketMQ集群时，可以依次将每个节点对外关闭读写权限。

  1. Producer发送到Broker会收到无权读写而切换另一个Broker投递消息。
  2. 超过120秒不心跳，NameServer会自动将此Broker下线。
  3. Producer每30秒会从NameServer拉取Broker信息，当NameServer记录为下线后此Broker也不会再有Producer进行消息投递。然后再关闭升级此Broker即可。

路由发现：
当Topic路由信息变化时，NameServer不会推送而是等客户端每30秒拉取一次最新的路由信息。

客户端（Producer）NameServer选择策略：

首先采用随机策略, 然后采用轮询策略

生成一个随机数，从配置的NameServer集群地址中根据数量取模然后连接，如果连接失败会切换为轮询逐个连接其他节点。

扩展：zk client如何选择zk server?
经过两次Shuffle，然后选择第一台ZK Server。
将配置文件中的zk server地址进行第一次shuffle，然后随机选择一个，这个选择出的一般都是hostname，然后获取到该hostname对应的所有IP，再对这些ip进行第二次shuffle。

Broker

Broker充当着消息中转角色，负责存储消息、转发消息。
Broker在RocketMQ系统中负责接收并存储从生产者发送来的消息。同时为消费者的拉取请求做准备。
Broker同时存储着消息相关的元数据，包括消费者组消费进度偏移offset、主题、队列等。

一个Topic存储在不同的Broker中，按Queue轮询存放，一个Queue在Master/Slave中存储多份做主备集群。
Broker节点集群是主从集群，Broker集群是主备集群。

  • Remoting Module: 整个Broker的实体，负责处理来自clients的请求，由以下模块构成。
  • Client Manager：客户端管理器，负责接受、解析来自客户端（Producer、Consumer）请求，管理客户端，比如维护Consumer的Topic订阅关系。
  • Store Service：存储服务，处理消息存储到物理硬盘和消息查询功能。
  • HA Service： 高可用服务，提供Master Broker和Slave Broker之间的数据同步功能。
  • Index Service: 索引服务，根据特定的Message Key，对投递到Broker的消息进行索引服务，同时提供根据 Message Key 对消息进行快速查询的功能。

消息的生产和发送

通过上面的流程，我们知道了NameServer和Broker的交互流程，Producer启动时，只指向了NameServer，并不知道Broker的信息。那么一条消息从Producer生产后，是如何投递到哪个Broker的哪个Queue上面的呢？

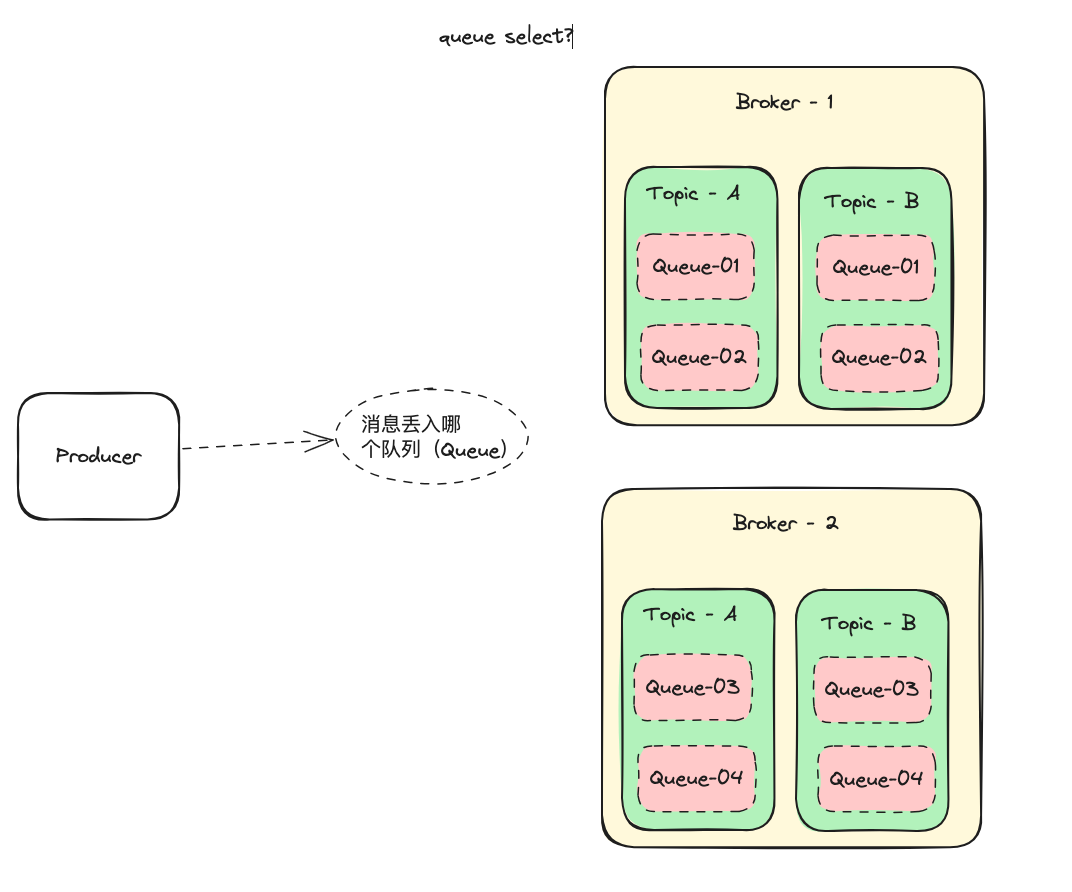

queue select

针对这种情况，RocketMQ采用了2种Queue选择算法：

  • 轮询算法
  • 最小投递延迟算法

Producer可以将消息写入到某个Broker中的Queue中，过程如下：

  1. Producer发送消息前，会向获取NameServer获取Topic的路由信息
  2. NameServer返回该Topic的路由表和Broker列表
  3. Producer根据代码中指定的Queue选择策略，从Queue列表中选择一个队列
  4. Producer对消息做处理，比如超过4M会进行压缩
  5. Producer向选择出的Queue所在的broker发送RPC请求，将消息发送到选择出的Queue中

路由表：一个Map，Key为QueueData实例列表，QueueData并不是一个queue对应一个queueData，而是一个Broker中该Topic所有的QueueData对应一个QueueData。即只要涉及到该Topic的Broker，一个Broker对应一个QueueData。
路由表的key为Topic名称，value则为所有涉及该Topic的brokerName列表。

路由表(一个Topic分散在哪些Broker上面，方便消费者和生产者连接Queue)：
Map<TopicName, List<BrokerName>>

Broker列表：一个Map，Key为BrokerName，Value为BrokerData，一个Broker对应一个BrokerData实例，一套BrokerName名称相同的Master-Slave小集群对应一个BrokerData
BrokerData中包含一个Map，key为brokerId，value为该broker对应的地址，brokerId=0表示master

Broker列表(一个集群中Broker的分布，方便消费者和生产者连接Broker)：
Map<BrokerName, Map<brokerId, brokerAddress>

对于无序消息的Queue选择算法：

  • 轮询算法
    默认选择方法，保证每个Queue都均匀获得消息

问题：当Broker出问题时，此Broker上的Queue投递延迟严重时，会造成producer消息堆积。

  • 最小投递延迟算法
    统计每次消息投递的延迟，统计处投递延迟最小的Queue，如果延迟相同则选用轮询算法

问题：Queue上的消息分配不均，投递延迟小的Queue会存在大量消息，导致对应Queue的消费者要处理的消息很大。
